Техническая спецификация

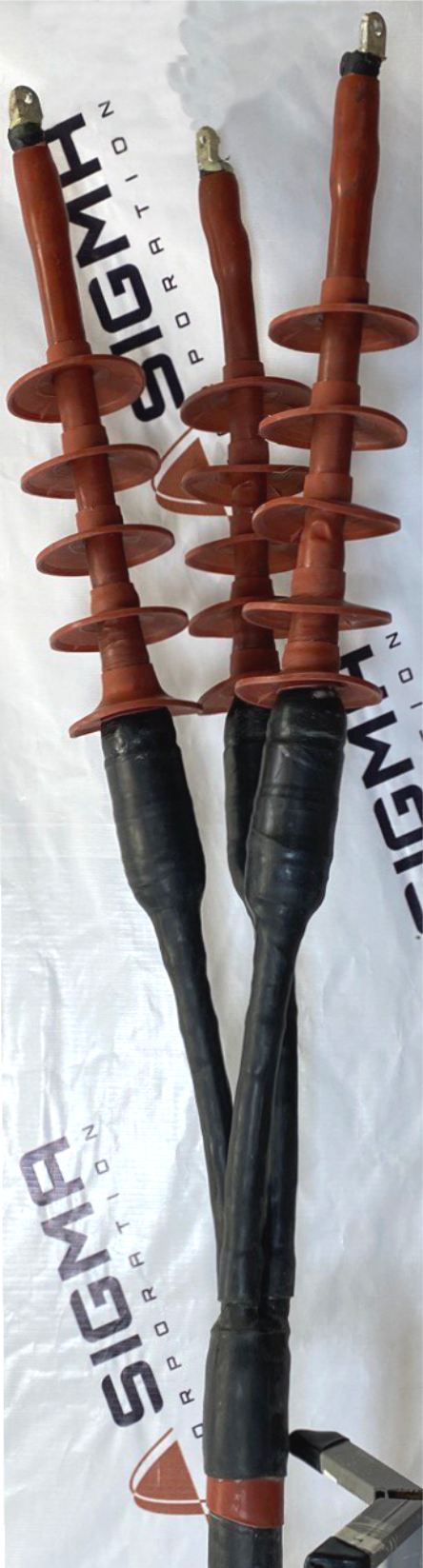

Муфты концевые rek-42КнТК-3-М и rek-42КвТК-3-М с комбинированной технологией снятия напряжённости электрического поля, применяются для трёхжильных кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией, с бронёй и без брони, на напряжение 35 кВ. На жилы поверх маслопропитанной изоляции усаживаются маслостойкие термоусаживаемые трубки. Выравнивание напряжённости электрического поля на краю полупроводящей трубки, которая предварительно усаживается поверх среза металлической оболочки кабеля с заходом на маслостойкую ТУТ (тем самым происходит преобразование кабеля с маслопропитанной изоляцией в структуру кабеля с изоляцией из сшитого полиэтилена) производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Затем усаживается внутренняя изоляционная термоусаживаемая трубка черного цвета и после этого, с заходом на полупроводящий слой жилы кабеля, на участке среза полупроводящего слоя устанавливается жильная холодноусаживаемая муфта МСХ, которая заполняется полиуретановым компаундом 40G. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы муфты в заводских условиях, что в процессе монтажа обеспечивает необходимую герметизацию при установке на жилу и исключает протекание компаунда, заливаемого во внутреннюю полость установленной муфты МСХ. Эффективное выравнивание напряжённости электрического поля на участке среза полупроводящего слоя жилы кабеля обеспечивается применением специальной ленты 2220 с высокой диэлектрической проницаемостью и специальной конструкцией корпуса муфты МСХ, комбинированное применение в которой ленты 2220 и выведение экранирущего слоя на внешний контур корпуса муфты обеспечивает равномерное распределение силовых линий в зоне напряжённости электромагнитного поля. Комплект непаяной системы заземления включает в себя шину заземления и пружинные кольца. Заземление брони при необходимости выводится отдельной дополнительной шиной заземления, которая входит в комплект муфт для бронированных кабелей. На жилу устанавливается внешняя трекингостойкая термоусаживаемая трубка. В муфтах для наружной установки на жилу усаживаются термоусаживаемые изоляторы. В комплект муфты входят гальванически лужёные болтовые наконечники торговой марки GPH, выполненные из высокопрочного алюминиевого сплава.
Муфты rek-42КнТК-3-М и rek-42КвТК-3-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Корпус муфты МСХ с предустановленными трубками холодной усадки;
4. Двухкомпонентный компаунд 40G;
5. Изоляционная и защитная трекингостойкие термоусаживаемые трубки, термоусаживаемая перчатка;
6. Трекингостойкие термоусаживаемые изоляторы для муфт наружной установки;
7. Комплект для заземления металлических оболочек кабеля и комплект для заземления брони (только для кабелей, бронированных стальной лентой) на основе непаяной системы, в которые входят заземляющие провода и пружинные кольца;
8. Защитные перчатки с полиуретановым покрытием;
9. Инструкция по монтажу.
Технологические особенности:
- высокая стойкость к образованию триингов в изоляции жилы кабеля на участке среза полупроводящего слоя;
- подача напряжения сразу после монтажа.
Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.
Муфты концевые rek-42КнТК-3-М и rek-42КвТК-3-М с комбинированной технологией снятия напряжённости электрического поля, применяются для трёхжильных кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией, с бронёй и без брони, на напряжение 35 кВ. На жилы поверх маслопропитанной изоляции усаживаются маслостойкие термоусаживаемые трубки. Выравнивание напряжённости электрического поля на краю полупроводящей трубки, которая предварительно усаживается поверх среза металлической оболочки кабеля с заходом на маслостойкую ТУТ (тем самым происходит преобразование кабеля с маслопропитанной изоляцией в структуру кабеля с изоляцией из сшитого полиэтилена) производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Затем усаживается внутренняя изоляционная термоусаживаемая трубка черного цвета и после этого, с заходом на полупроводящий слой жилы кабеля, на участке среза полупроводящего слоя устанавливается жильная холодноусаживаемая муфта МСХ, которая заполняется полиуретановым компаундом 40G. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы муфты в заводских условиях, что в процессе монтажа обеспечивает необходимую герметизацию при установке на жилу и исключает протекание компаунда, заливаемого во внутреннюю полость установленной муфты МСХ. Эффективное выравнивание напряжённости электрического поля на участке среза полупроводящего слоя жилы кабеля обеспечивается применением специальной ленты 2220 с высокой диэлектрической проницаемостью и специальной конструкцией корпуса муфты МСХ, комбинированное применение в которой ленты 2220 и выведение экранирущего слоя на внешний контур корпуса муфты обеспечивает равномерное распределение силовых линий в зоне напряжённости электромагнитного поля. Комплект непаяной системы заземления включает в себя шину заземления и пружинные кольца. Заземление брони при необходимости выводится отдельной дополнительной шиной заземления, которая входит в комплект муфт для бронированных кабелей. На жилу устанавливается внешняя трекингостойкая термоусаживаемая трубка. В муфтах для наружной установки на жилу усаживаются термоусаживаемые изоляторы. В комплект муфты входят гальванически лужёные болтовые наконечники торговой марки GPH, выполненные из высокопрочного алюминиевого сплава.
Муфты rek-42КнТК-3-М и rek-42КвТК-3-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Корпус муфты МСХ с предустановленными трубками холодной усадки;
4. Двухкомпонентный компаунд 40G;
5. Изоляционная и защитная трекингостойкие термоусаживаемые трубки, термоусаживаемая перчатка;
6. Трекингостойкие термоусаживаемые изоляторы для муфт наружной установки;
7. Комплект для заземления металлических оболочек кабеля и комплект для заземления брони (только для кабелей, бронированных стальной лентой) на основе непаяной системы, в которые входят заземляющие провода и пружинные кольца;
8. Защитные перчатки с полиуретановым покрытием;
9. Инструкция по монтажу.
Технологические особенности:
- высокая стойкость к образованию триингов в изоляции жилы кабеля на участке среза полупроводящего слоя;
- подача напряжения сразу после монтажа.
Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.
