Техническая спецификация

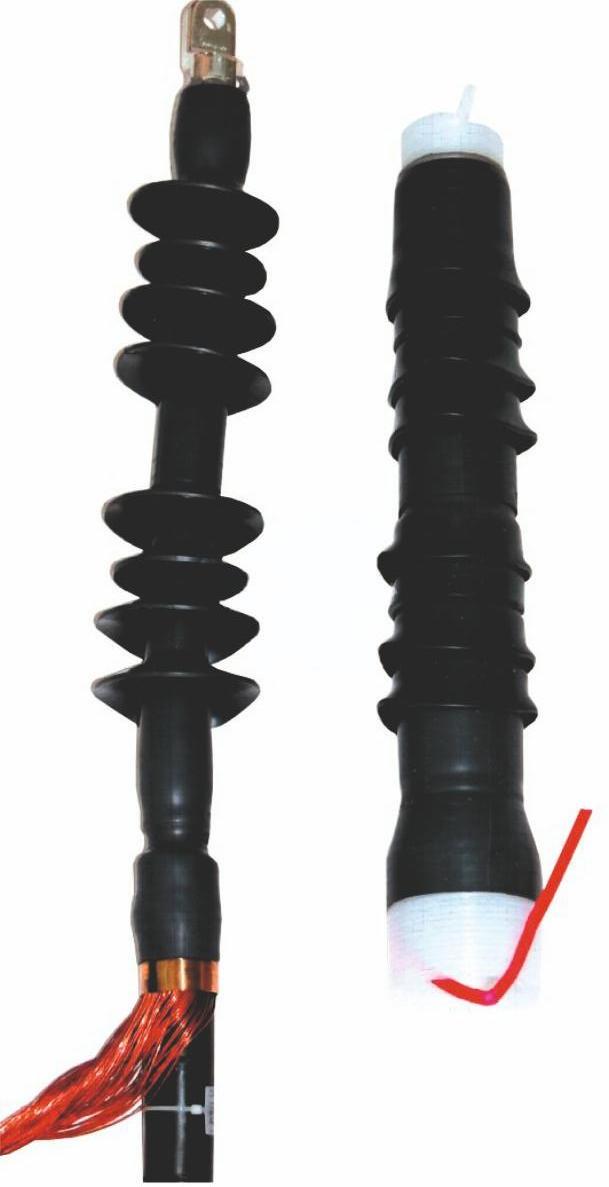

Муфта концевая rek-42EP-1-М предназначена для одножильных экранированных кабелей с изоляцией из сшитого полиэтилена, с пластмассовой оболочкой, с бронёй и без брони, на напряжение 35 кВ. Муфта серии rek-42EP-1-М представляет собой концевую муфту холодной усадки из силиконовой резины нового поколения. Тело муфты с интегрированными в него элементами поставляется в растянутом состоянии на спиральном каркасе. В процессе монтажа каркас удаляется, в результате чего элементы усаживаются на разделанный под оконцевание кабель. В комплект муфты входит дополнительная трубка холодной усадки, применение которой обеспечивает необходимую длину пути тока утечки в соответствии с действующими ПУЭ. Муфты подходят для любых типов наконечников, базовая версия комплектации муфт серии rek-42EP-1-М включает в себя болтовой наконечник производства GPH (Nexans).
Муфта rek-42EP-1-М соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Тело концевой муфты QTIII;
2. Специальные ленты;
3.Трубка холодной усадки (ТХУ РSТ) для увеличения длины пути утечки тока внешней изоляции;
4. Комплект для заземления на основе непаяной системы, в которую входят заземляющий провод и пружинные кольца (только для кабелей с медным ленточным экраном и/или бронированных кабелей);
5. Защитные перчатки с полиуретановым покрытием.
Технологические особенности:
- Простота монтажа путем удаления спиралевидного каркаса.
- Компактная конструкция.
- Широкий диапазон применения по сечениям.
- Изолятор из силиконового каучука HTV значительно повышает устойчивость к утечкам тока
и погодным воздействиям.
- Технология холодной усадки не требует применения огня/нагрева и специального инструмента.
- Подача напряжения сразу после монтажа.
Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП и другие.
Примечания:
§ Наименования комплектов муфт для кабелей с медным ленточным экраном имеют дополнительное обозначение в виде буквы «t». Пример
наименований при формировании заказа: «rek-42EP-1х70/120-t-M» - для кабеля с медным ленточным экраном, без брони,
«rek-42EP-1х70/120-t-А-M» - для кабеля с медным ленточным экраном, с бронёй из стальных лент;
§ В комплект муфты для одножильного кабеля входят материалы на три фазы;
§ В случае, если размещается заказ на комплект концевой муфты только на одну фазу, цифра «3» в наименовании комплекта меняется на
цифру «1». Пример наименования при формировании заказа на одну фазу: «rek-42-ЕР-1/1x70/120-M»;
§ При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например "М16" вместо "М12")
указывайте нужный размер в наименовании муфты последними двумя цифрами.
