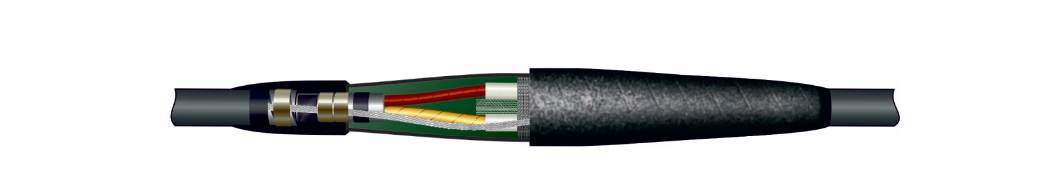

Муфты соединительные eks-10CКаТ-СЛ-М и 10CКаТТ-Е-СЛ

Версия 10CКаТТ-E-СЛ (бюджетный вариант) - КОМБИНИРОВАННАЯ ТЕХНОЛОГИЯ МОНТАЖА МУФТЫ

- Монтаж муфты может производиться в котловане, длина которого не превышает длины муфты

- Высокоэффективны в качестве стопорной муфты при перепадах кабеля по высоте
- Высокоэффективны для тяжелых условий эксплуатации (заболоченность, вечная мерзлота и т. п.)
- Возможность монтажа муфты без разрыва кабеля (например, когда повреждена одна жила кабеля)

Техническая спецификация

Муфты соединительные eks-10CКаТ-СЛ-М и 10CКаТТ-Е-СЛ (eks-10CКаТ-СЛ-нг-М и 10CКаТТ-Е-СЛ-нг - версии в исполнении «не поддерживающий горение») применяются для кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией, на напряжение 6 и 10 кВ. В версии максимальной комплектации eks-10CКаТ-СЛ-М восстановление изоляции и снятие напряженности электрического поля в месте соединения жил обеспечивается конструкцией изолированного болтового соединителя RE-GPH. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается применением самоклеящейся высоковольтной ленты 23, выравнивание напряженности электрического поля на данном участке производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Межжильное пространство, а также пространство между жилами и оболочкой, заполняются полиуретановым компаундом 40G, который обеспечивает герметизацию соединяемых жил и блокировку маслоканифольного состава, а также необходимую прочность муфты к ударным токам короткого замыкания. Шина заземления оснащена блокираторами и прижимается к оболочкам и бронепокровам кабелей 6-ю пружинными кольцами.

Отличия версии eks-10CКаТ-СЛ-М:

В версии муфты eks-10CКаТ-СЛ-М восстановление изоляции и снятие напряженности электрического поля в месте соединения жил обеспечивается конструкцией изолированного болтового соединителя RE-GPH. Экранирование муфты производится медной лужёной сеткой. Внешняя герметизация муфты производится с помощью лент 2229 и VM. Наружная защита муфты от механических повреждений обеспечивается структурным материалом «Armor-Wrap».

Отличия бюджетной версии 10CКаТТ-Е-СЛ:

В версии муфты 10CКаТТ-Е-СЛ токопроводящие жилы соединяются гильзами под опрессовку (гильзы в комплект муфты не входят), восстановление изоляции и снятие напряженности электрического поля в месте соединения жил обеспечивается конструкцией специальной изолирующей втулки. Экранирование муфты производится алюминиевой фольгой. Внешняя защита муфты выполняется термоусаживаемым защитным кожухом.
Муфты eks-10CКаТ-СЛ-М и 10CКаТТ-Е-СЛ соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Универсальные изолированные соединители со срывающейся головкой болта RE-GPH (только в версии eks-10CКаТ-СЛ-М);

2. Специальные ленты и мастики;
3. Полиуретановый компаунд 40G;
4. Медная лужёная сетка для восстановления экрана кабеля;
5. Стеклолента ЛСБ (только в версиях «нг»);
6. Комплект для соединения оболочек с использованием непаяной системы заземления, в которую входят заземляющий провод c блокираторами и пружинные кольца;
7. Структурный материал «Armor-Wrap» (только в версии eks-10CКаТ-СЛ-М);
8. Внешний термоусаживаемый защитный кожух (только в версии 10CКаТТ-Е-СЛ);
9. Защитные перчатки с полиуретановым покрытием.
