Техническая спецификация

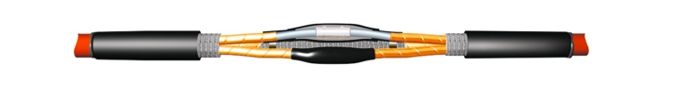

Муфты соединительные термоусаживаемые серий eks-10HH-RE-3-M и eks-10HH-ТАС-3-M применяются для соединения экранированных (включая и с экраном из гибких стренг термо-коррозионностойкого алюминиевого сплава (ТАСг)) трёхжильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины, с бронёй или без брони, на напряжение 10 кВ. На очищенные от полупроводящего слоя участки жил кабелей, с небольшим заходом на полупроводящий слой, усаживаются изоляционные термоусаживаемые трубки. Предварительно, для выравнивания напряжённости электрического поля, на срезах полупроводящего слоя жил наматывается несколько витков специальной ленты 2220 с высокой диэлектрической проницаемостью. Восстановление изоляции и снятие напряжённости электрического поля в месте соединения жил обеспечивается конструкцией изолированного болтового соединителя RE-GPH, на который дополнительно усаживается термоусаживаемая трубка с клеевым подслоем. Экранирование жил производится медной лужёной сеткой. Входящая в соответствующие комплекты муфт шина заземления прижимается к экранам (в версиях муфт с ленточным экраном или с экраном из сплава ТАС) и/или, в случае кабелей с броней из стальных лент, бронепокровам кабелей пружинными кольцами. В муфтах для кабелей с броней из проволок (алюминиевых или стальных) фиксация и соединение проволочной брони кабелей выполняется с помощью специального конусообразного устройства в комплекте с оцинкованными стягивающими силовыми элементами, обеспечивающего как электрический контакт соединяемых бронепокровов кабелей, так и необходимую прочность на разрыв всей конструкции муфты. Внешняя механическая защита и герметизация муфты обеспечивается толстостенной термоусаживаемой трубкой, которая усаживается на предварительно усаженную внутреннюю термоусаживаемую трубку усиления прочности на прокол.
Муфты серий eks-10HH-RE-3-M и eks-10HH-ТАС-3-M соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Универсальные изолированные соединители со срывающейся головкой болта RE-GPH;
2. Специальные ленты и мастики;
3. Термоусаживаемые жильная и защитная трубки;
4. Медная лужёная сетка для восстановления экрана кабеля;
5. Комплект для соединения экранов (для кабелей с ленточным экраном или с экраном из сплава ТАС) и/или соединения брони кабелей (для кабелей с броней из стальных лент) с использованием непаяной системы заземления, в которую входят шина заземления и пружинные кольца;
6. Пластиковое устройство для фиксации соединяемых кабелей от растяжения сростка в муфте (для кабелей без брони, в муфтах с аббревиатурой «ТАС» в наименовании);
7. Металлическое устройство для фиксации соединяемых кабелей от растяжения сростка в муфте (для кабелей с броней из алюминиевых или стальных проволок, в муфтах с аббревиатурой «W» в наименовании);
8. Защитные перчатки с полиуретановым покрытием.
Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу-ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг и другие.
Примечания:
* При формировании заказа на муфты в исполнении «не поддерживающий горение» и «низкое дымо- и газовыделение» в наименовании добавляется аббревиатура
«нг-LS». Пример наименования: «eks-10HH-RE-3х35/120-нг-LS-M»;
* При формировании заказа на муфты для кабелей с другим конструктивным сочетаем элементов кабеля необходимо руководствоваться следующими аббревиатурами:
1) муфта для кабелей с медным проволочным экраном; 2) ТАС – экран из стренг алюминиевого сплава ТАС; 3) А – броня из стальных лент; 4) W- броня из алюминиевых или стальных проволок. Пример наименования при формировании заказа на муфту для кабеля с медным проволочным экраном с бронёй из стальных или алюминиевых проволок: «eks-10HH-RE-3x35/120-W-M».
