* ВОЗМОЖНОСТЬ МОНТАЖА МУФТЫ ЗА КОРОТКИЙ ПЕРИОД ВРЕМЕНИ
* ВОЗМОЖНОСТЬ МОНТАЖА БЕЗ РАЗРЫВА КАБЕЛЯ (например, когда повреждена одна жила кабеля)
Техническая спецификация

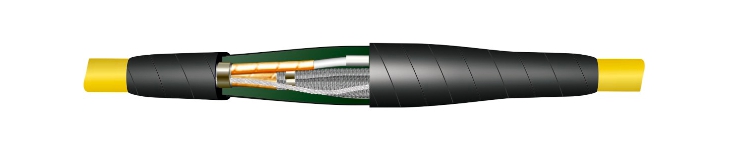

Муфты соединительные с безогневой технологией монтажа серии eks-6CК-EЕ применяются для экранированных кабелей с пластмассовой оболочкой, с бронёй или без брони, на напряжение 6 кВ. Фиксация среза ленточного экрана жил кабеля производится намоткой ленты 13. Соединение токоведущих жил производится гильзами под опрессовку (в комплект не входят) или болтовыми соединителями GPH (в комплектах, наименование которых заканчивается на «М»). Восстановление изоляции и снятие напряжённости электрического поля в месте соединения жил обеспечивается применением специальной изолирующей втулки. Место соединения предварительно обматывается двумя слоями высоковольтной ленты 23. Экранирование жил кабеля производится медной лужёной сеткой, выполненной в виде чулка, которая в заводских условиях установлена на изолирующих жильных втулках. После установки изолирующих втулок на места соединения, концы экранного чулка вытягиваются и фиксируются на экранах жил кабеля с помощью пружинных колец. Шина заземления оснащена блокираторами и прижимается к бронепокровам кабелей пружинными кольцами. Установленные корпусные рубашки для формирования полости под заливку диэлектрического компаунда обматываются лентой EZ. Вся внутренняя полость сформированного с помощью ленты EZ корпуса муфты, включая внутреннюю полость изолирующих втулок и межжильное пространство, заполняется компаундом 40G, который одновременно обволакивает все элементы экранирования муфты. Полимеризованный компаунд 40G обеспечивает высоконадежную герметизацию муфты и исключает какую-либо вероятность проникновения влаги внутрь муфты, а также обеспечивает высокую механическую прочность всей муфты и необходимую прочность муфты к ударным токам короткого замыкания. Дополнительная наружная защита муфты от механических повреждений обеспечивается применением структурного материала «Armor-Wrap» (в муфтам версии eks-6СК-ЕЕ(арм.)).
Муфты серии eks-6CК-EЕ соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Универсальные соединители со срывающейся головкой болта GPH (в комплектах, наименование которых заканчивается на «М»);
2. Специальные ленты и мастики;
3. «Рубашки» из объёмной сетки с клапанами для формирования внутренней полости муфты (под заполнение диэлектрическим компаундом);
4. Полиуретановый компаунд 40G;
5. Медная лужёная сетка для восстановления экрана кабеля;
6. Структурный материал «Armor-Wrap» (в комплектах муфт серии eks-6СК-ЕЕ(арм.));
7. Комплект для соединения оболочек с использованием непаяной системы заземления, в которую входят заземляющий провод с блокираторами и пружинные кольца.
Тип кабеля: КШВЭБбШв, КШПЭБбП, КШВЭПбШв, КШПЭПбП и другие.
