Техническая спецификация

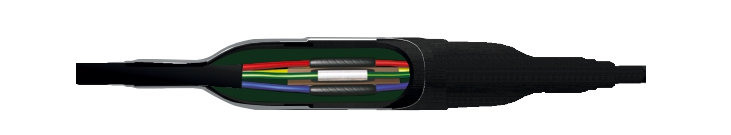

Муфты соединительные заливные eks-01MCX-D применяется для погружных силовых кабелей с пластмассовой оболочкой, с полиэтиленовой, ПВХ или резиновой изоляцией на напряжение до 1 кВ. Соединение токопроводящих жил производится в зависимости от выбранной комплектности муфты или гильзами под опрессовку, или болтовыми соединителями, которые адаптированы для обжатия медной многопроволочной жилы 5-го класса гибкости. Место соединения жил в муфтах, укомплектованных гильзами под опрессовку, изолируется самовулканизируемой лентой 23 и межфазной распоркой. Муфты, наименование которых заканчивается на «М», укомплектованы болтовыми соединителями GPH, которые в заводских условиях изолированы термоусаживаемыми трубками и разделяются дополнительно между собой также межфазной распоркой. Технология монтажа муфты основана на заполнении влагостойким компаундом внутренней полости установленного на сросток полиэтиленового корпуса методом обжима трубок холодной усадки. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы полиэтиленового корпуса в заводских условиях.
Муфты серии eks-01MCX-D соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Универсальные соединители со срывающейся головкой болта производства GPH (в комплектах муфт, наименование которых заканчивается на «М») или гильзы под опрессовку в зависимости от комплектации;
2. Двухкомпонентный компаунд 40G;
3. Изоляционная и мастичная ленты;
4. Корпус муфты с предустановленными трубками холодной усадки;
5. Защитные перчатки с полиуретановым покрытием.
Технологические особенности:
- безогневая технология монтажа;
- подача напряжения сразу после монтажа.
Тип кабеля: ВВГ, АВВГ, ПВГ, АПВГ, ПвВГ, АПвВГ, КГ и другие.
