Техническая спецификация

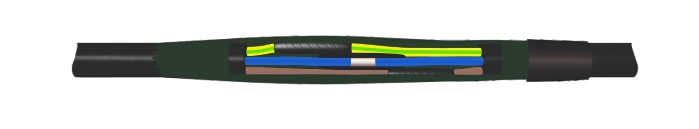

Муфта соединительная заливная eks-01PP-В применяется для погружных силовых кабелей с пластмассовой оболочкой, с полиэтиленовой, ПВХ или резиновой изоляцией на напряжение до 1 кВ. Соединение токопроводящих жил производится в зависимости от выбранной комплектности муфты или гильзами под опрессовку, или болтовыми соединителями, которые адаптированы для обжатия медной многопроволочной жилы 5-го класса гибкости. Место соединения жил гильзами под опрессовку изолируется самовулканизирующейся диэлектрической лентой 23. Муфты, наименование которых заканчивается на «М», укомплектованы болтовыми соединителями GPH, которые в заводских условиях изолированы термоусаживаемыми трубками. Технология монтажа муфты основана на заполнении влагостойким изоляционным компаундом внутренней полости предустановленной на сросток трубки холодной усадки. Остаток удаляемого корда, удерживающего EPDM трубку в растянутом состоянии, полностью удаляется после заливки компаунда во внутреннюю полость трубки холодной усадки. После полимеризации компаунд обеспечивает необходимую диэлектрическую и механическую прочность, включая механическую прочность на разрыв.
Муфта eks-01PP-В соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Адаптированные для жил 5-го класса гибкости соединители со срывающейся головкой болта производства GPH (в комплектах муфт, наименование которых заканчивается на «М») или гильзы под опрессовку (в муфтах, наименование которых заканчивается на «гм»);
2. Внешняя трубка холодной усадки;
3. Двухкомпонентный компаунд 40G;
4. Изоляционная и мастичная ленты;
5. Защитные перчатки с полиуретановым покрытием.
Технологические особенности:
- безогневая технология монтажа;
- простая технология монтажа;
- подача напряжения сразу после монтажа.
Тип кабеля: КВ, КВР, КГБ, КВППВ, H07RN-F и другие.
