Техническая спецификация

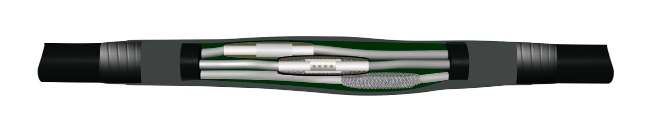

Муфты соединительные серий eks-xxPP-КГ применяются для гибких кабелей с резиновой изоляцией на напряжения 1 кВ, 1,14 кВ и 6 кВ.
Одной из задач использования муфт eks-ххРР-КГ является их применение в аварийных ситуациях, когда нет возможности привлечь к монтажу муфты специально обученный персонал. Соединение токопроводящих жил в версии муфт, наименование которых заканчивается на «М», производится болтовыми соединителями адаптироваными для обжатия медной многопроволочной жилы 5-го класса гибкости. Место соединения жил (либо болтовые соединители или гильзы под опрессовку - в зависимости от того чем были соединены жилы) изолируется самовулканизирующейся диэлектрической лентой 23. Технология монтажа муфты основана на заполнении влагостойким компаундом внутренней полости предустановленной на сросток трубки холодной усадки, т.е. устанавливаемая на сросток внешняя защитная трубка холодной усадки выполняет в том числе и функцию опалубки, вовнутрь которой (как уже сказано) заливается диэлектрический двухкомпонентный компаунд. После полимеризации компаунд обеспечивает необходимую диэлектрическую и механическую прочность, включая механическую прочность на разрыв. Преимуществом данной технологии являются простота монтажа и длительный срок эксплуатации. В случае выхода из строя трубки холодной усадки, сполимеризованный внутри компаунд продолжает полноценно выполнять функцию соединительной муфты.
Дополнения в муфте eks-01PP-S-КГ на напряжение 1,14 кВ в отличии от муфты eks-01PP-КГ на напряжение до 1 кВ:
В муфтах серии eks-01РР-S производится восстановление экрана на изоляции каждой основной токопроводящей жилы с помощью медной луженой сетки, выполненной в виде чулков, которые предварительно продеваются на жилы кабеля до их соединения.
Дополнения в муфте eks-6PP-E-КГ на напряжение 6 кВ в отличии от муфты eks-01PP-КГ на напряжение до 1 кВ:
На каждую жилу сростка на участок соединения надвигается жильная изоляционная втулка «Е» с установленной на ней экранной сеткой, выполненной в виде чулка, концы которой стягиваются со втулки в обе стороны и фиксируются на соединяемых жилах. Восстановление изоляции и снятие напряженности электрического поля в месте соединения жил обеспечивается конструкцией втулки «Е». Выравнивание напряженности электрического поля на срезах полупроводящего слоя соединяемых жил кабеля производится специальной лентой 2220 с высокой диэлектрической проницаемостью.
Муфты eks-01РР-КГ, eks-01PP-S-КГ и eks-6PP-E-КГ соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Универсальные соединители со срывающейся головкой болта GPH (в муфтах, наименование которых заканчивается на «М»);
2. Специальные ленты и мастики;
3. Медная сетка для восстановления экрана (в муфтах eks-01PP-S-КГ и eks-6PP-КГ);
4. Изоляционная втулка «Е» с функцией снятия напряженности электрического поля (в муфтах eks-6PP-E-КГ);
5. Диэлектрический компаунд;
6. Внешние трубки холодной усадки;
7. Перчатки с полиуретановым покрытием.
Тип кабеля (для муфты eks-01PP-КГ): КГ, КГ-Т, КГ-ХЛ и другие.
Тип кабеля (для муфты eks-01PP-S-КГ): КГЭШ, КГЭТШ, КГЭЖШ, КГЭПШ, КГЭПШТ, КОГРЭШ, КОГРВЭШ, КГПЭУ и другие.
Тип кабеля (для муфты eks-6PP-E-КГ): КГЭ, КГЭ-ХЛ, КГЭТ, КГпЭ, КГпЭ-ХЛ, КГпЭТ, КГпЭНШ, КГЭТ, КГЭТН и другие.
Примечания:
* При заказе муфт с гильзами под опрессовку, к наименованию муфты добавляется аббревиатура «гм», а также указывается требуемое сечение медных гильз.
Пример наименования муфты для кабеля типа КГЭШ с сечением основных токопроводящих жил 70 мм²: «eks-01СЛХ-S-4х70-КГ-гм»;
* При заказе муфт без соединителей необходимо использовать наименования из таблицы без буквы «М» в конце наименования.
