Муфты подземные тройниковые МСХз-Т и МСХз-Т-А предназначены для сращивания строительных длин с ответвлением сигнально-блокировочных небронированных и бронированных кабелей с полиэтиленовой изоляцией, без заполнения и с заполнением гидрофобным составом, включая кабели с водоблокирующим заполнением, с медными жилами сечением от 0,63 до 1,5 мм2 (диаметром от 0,9 до 1,6 мм), рассчитанных на номинальное напряжение 380 В переменного тока частотой 50 Гц или 660 В постоянного тока.
Муфты подземные тройниковые МСХАз-Т и МСХАз-Т-А предназначены для сращивания строительных длин с ответвлением сигнально-блокировочных небронированных и бронированных кабелей с полиэтиленовой изоляцией, без заполнения и с заполнением гидрофобным составом, включая кабели с водоблокирующим заполнением, с экраном из алюминиевых проволок или алюминиевой оболочки, выполняющей роль экрана, с медными жилами сечением от 0,63 до 1,5 мм2 (диаметром от 0,9 до 1,6 мм), рассчитанных на номинальное напряжение 380 В переменного тока частотой 50 Гц или 660 В постоянного тока.
Муфты подземные МСХз-Т и МСХАз-Т, МСХз-Т-А и МСХАз-Т-А предназначены для эксплуатации в тяжёлых условиях (заболоченность, агрессивная среда, вечная мерзлота и т.п.)

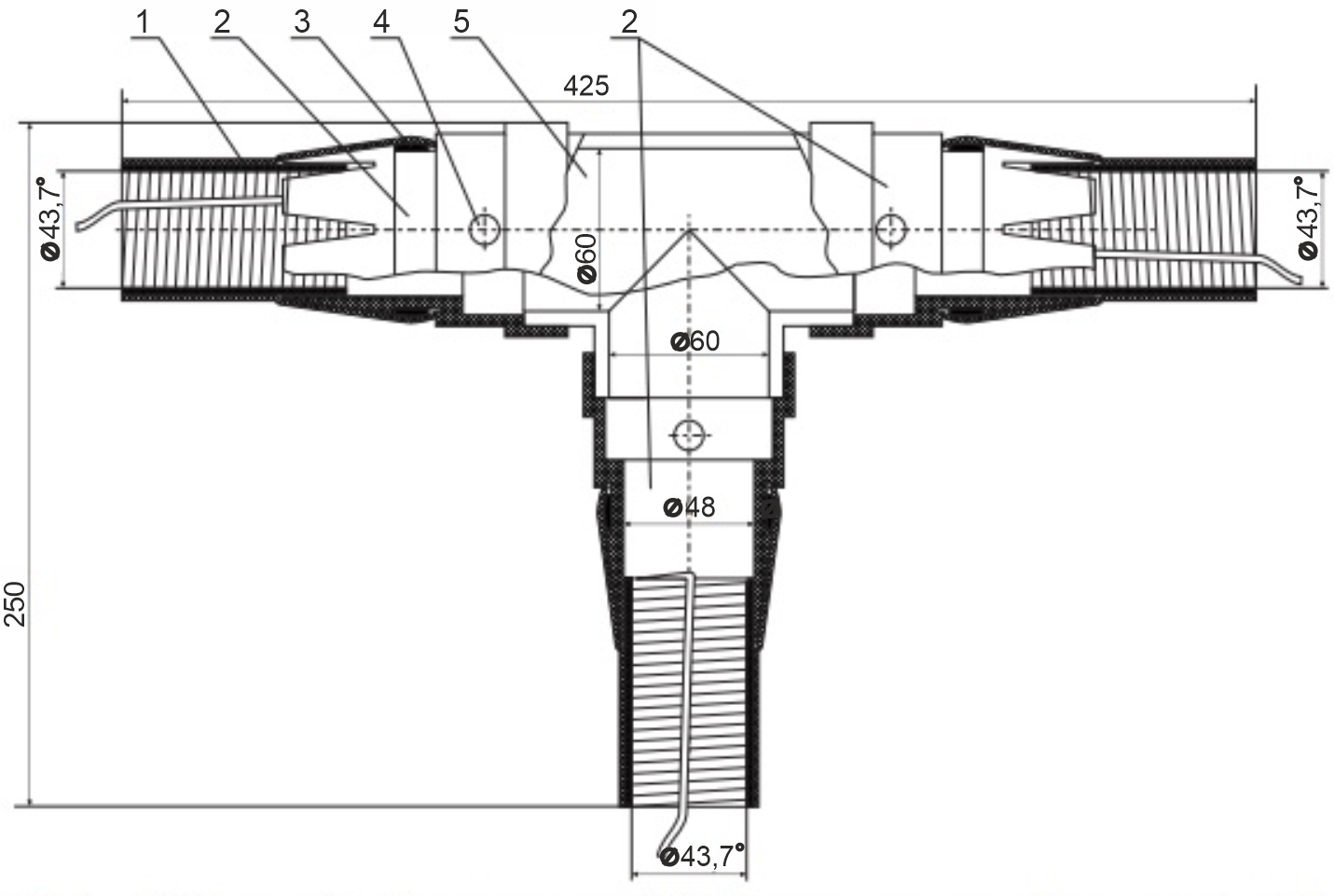

Техническое исполнение
Соединение жил кабеля выполняется с помощью изолированных обжимных гильзовых соединителей. Восстановление поясной изоляции производится прозрачной виниловой лентой EZ. Восстановление электрической целостности металлических оболочек кабеля и экранов, выполненных с алюминиевых проволок, обеспечивается применением гибкой медной шины и роликовых пружин постоянного давления. В муфтах версий МСХА-Т-А и МСХАз-Т-А производится соединение брони кабелей при помощи изолированных проводов и роликовых пружин постоянного давления. Герметизация обеспечивается применением холодноусаживаемых полумуфт версии МСХП, которые с трёх сторон фиксируют Т-образные части корпуса муфты. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы трёх полумуфт в заводских условиях, что в сочетании с высокоадгезивной мастикой обеспечивает необходимую герметизацию всей муфты при её установке, Внутренняя полость тройниковой муфты заполняется удаляемым компаундом, что в свою очередь обеспечивает возможность эксплуатировать тройниковую муфту в тяжёлых условиях (заболоченность, агрессивная среда и т.п.).
Армирование корпуса муфты во всех видах муфт МСХА производится структурным материалом «Armour Tape».
Муфты соответствуют требованиям «Правила прокладки кабелей устройств СЦБ ПР 32 ЦЩ 10.01-95».
Конструктивные особенности:
- Корпус муфты и используемые герметизирующие материалы устойчивы к воздействиям агрессивных сред, возможным всепогодным условиям и ультрафиолету, что делает муфту надёжной и долговечной;
- Электроизоляционный двухкомпонентный удаляемый компаунд;
- Муфта не подвержена разрушению блуждающими токами электротяги переменного тока;
- Для герметизации муфты не требуется применение огня;
- Минимальный набор материалов, используемый при монтаже муфты;
- Технологичный холодноусаживаемый корпус.
Тип кабеля: СБЗПу, СБЗБбШп, СБПЗАБпГ, СБПЗАуБпГ, СБПЗАБпШп, СБПЗАуБпШп, СБЗПсЭаПс, СБЗПсЭаВ, СБЗПсЭаПсБбШп, СБВБПсЭаПс и другие.
Комплектность МСХз-Т: корпус МСХ-Т, гильзы изолированные, ЭП – экранные провода, гибкая медная шина МЛГИ*, Д - соединители экрана, ПДД пружинные кольца*, лента ПВХ, экранная сетка медная, стрейч, лента, лента мастичная (серая), удаляемый компаунд, воронки, заглушки, «Armour Tape», наждачная бумага, перчатки
* Комплектующие только для муфт МСХАз-Т-А для кабелей с пластмассовой оболочкой, бронированных стальной лентой.
* Комплектующие только для муфт МСХАз-Т-А для кабелей, бронированных стальной лентой, с металлической (алюминиевая или свинцовая) оболочкой, и для кабелей с экраном из алюминиевых проволок.
