Муфта тройниковая МВСХ-Т предназначена для организации перпендикулярного ответвления (отпая) от магистральной кабельной линии связи на симметричных высокочастотных кабелях, эксплуатируемых под избыточным воздушным давлением и прокладываемых в земляном полотне железных дорог или кабельных сооружениях.
Техническое исполнение

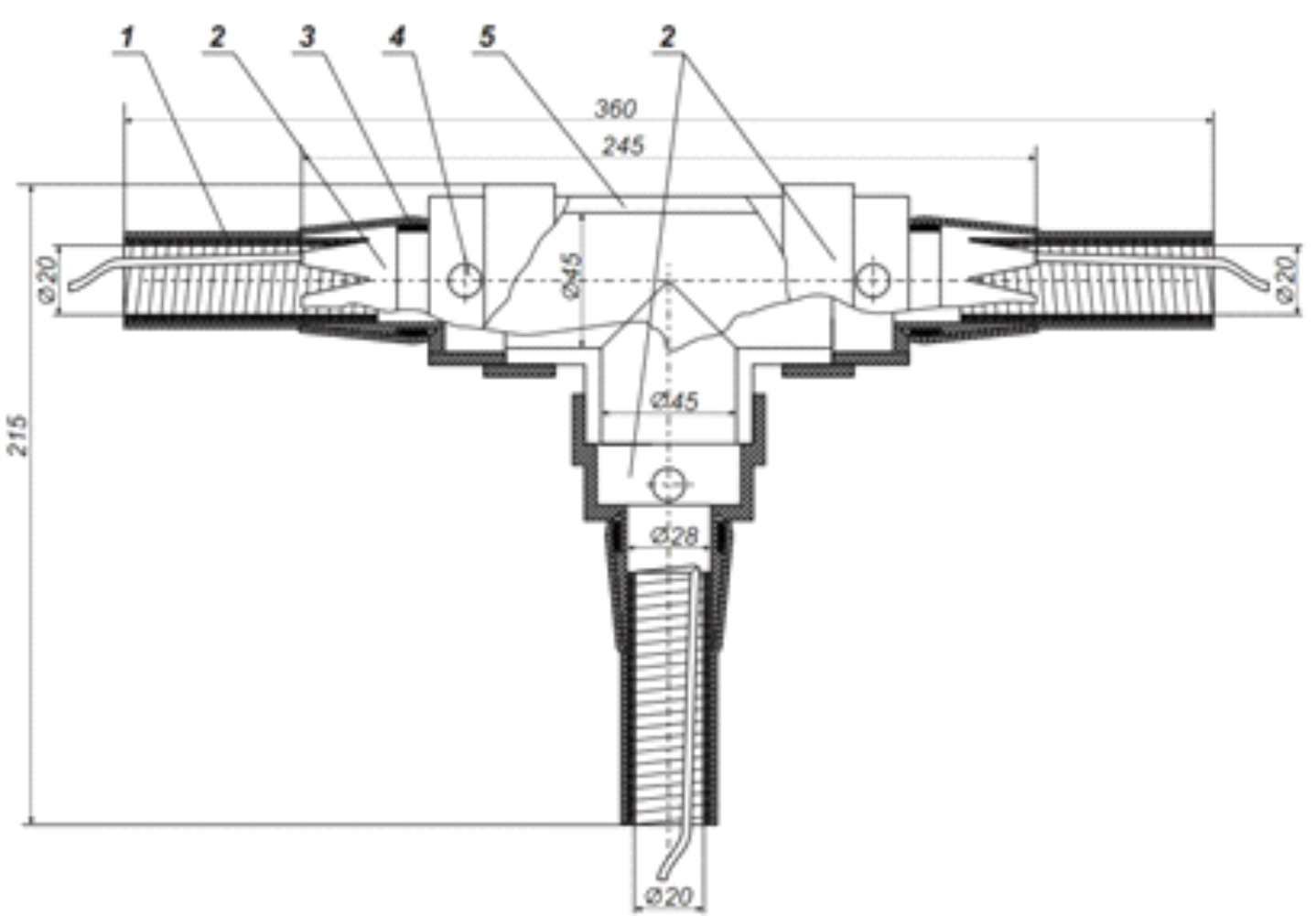

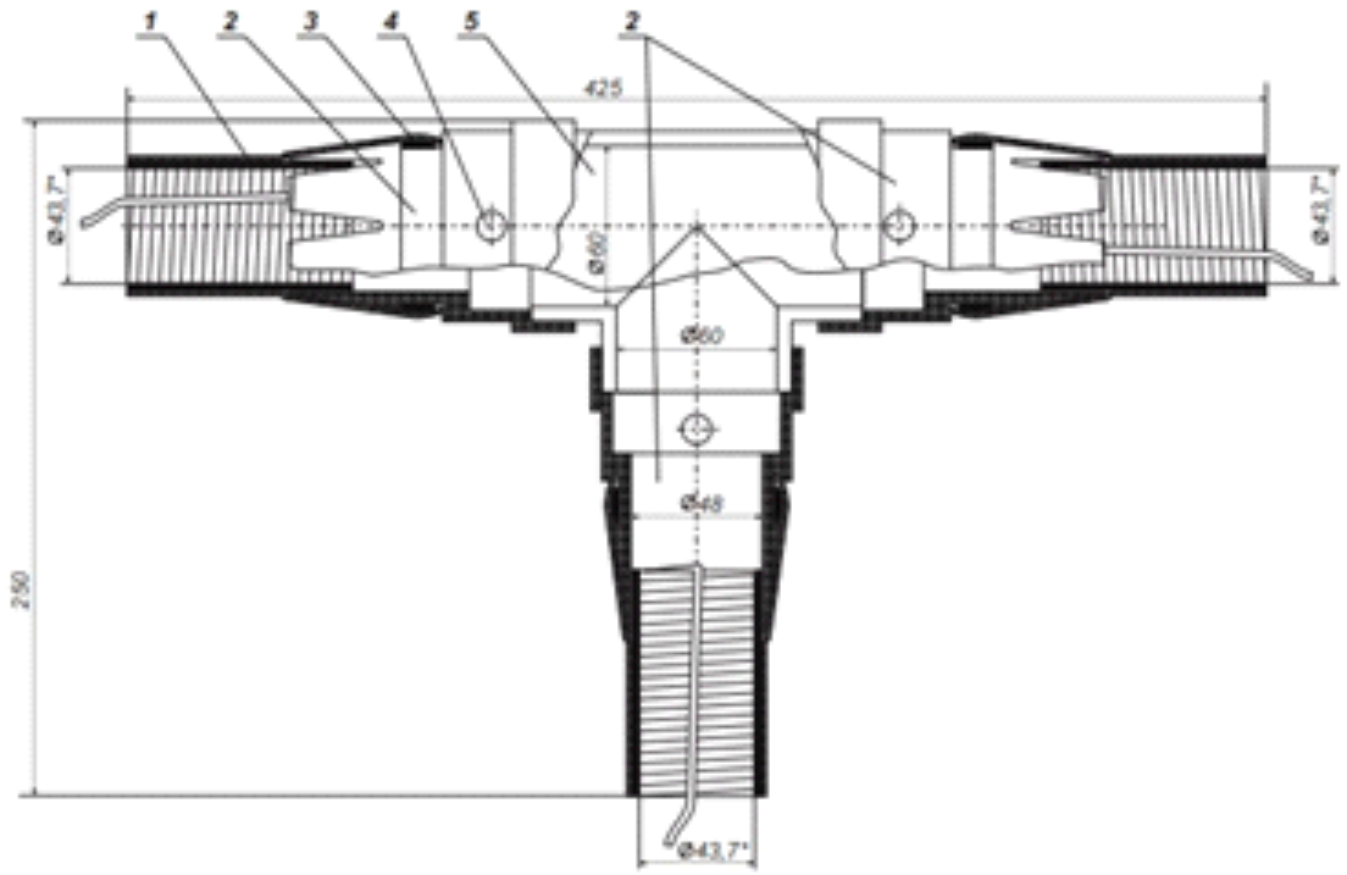

Муфта состоит из Т-образного полиэтиленового корпуса, холодноусаживаемых полумуфт и набора дополнительных материалов.
Герметизация обеспечивается применением холодноусаживаемых полумуфт версии МСХП, которые с трёх сторон фиксируют Т-образные части корпуса муфты. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы трех полумуфт в заводских условиях, что в сочетании с высоко адгезивной мастикой обеспечивает необходимую герметизацию всей муфты при её установке. Армирование корпуса муфты МВСХ-Т производится структурным материалом «Armour Tape».
Муфта МВСХ-Т соответствует требованиям 410405-ТМП «Кабельные линии дальней связи железнодорожного транспорта. Линейные сооружения» ШП-43-04.
Конструктивные особенности:
- корпус муфты и используемые герметизирующие материалы устойчивы к воздействиям агрессивных сред, возможным
всепогодным условиям и ультрафиолету, что делает муфту надёжной и долговечной;
- муфта не подвержена разрушению блуждающими токами электротяги переменного тока;
- в муфте обеспечивается гальванический контакт оболочки с бронёй кабеля;
- для герметизации муфты не требуется применение огня;
- установку муфты можно производить при остаточном избыточном давлении в кабельной линии, что значительно упрощает и ускоряет её монтаж;
- технологичный холодноусаживаемый корпус.
