Техническая спецификация

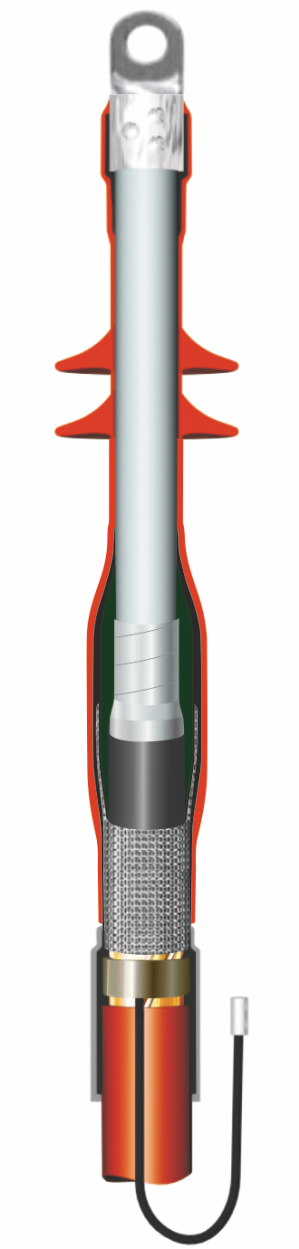

Муфты концевые с комбинированной технологией снятия напряжённости электрического поля rek-10СH2-1-М и rek-10СH-1-М применяются для экранированных одножильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины, с бронёй или без брони, на напряжение 10 кВ. На очищенный от полупроводящего слоя участок жилы кабеля, поверх предварительно намотанной ленты 2220, с заходом на полупроводящий слой жилы кабеля, устанавливается жильная холодноусаживаемая муфта МСХ, которая заполняется полиуретановым компаундом 40G. Трубки холодной усадки предустановлены на торцы корпуса муфты МСХ в заводских условиях, что в процессе монтажа обеспечивает необходимую герметизацию при установке на жилу и исключает протекание компаунда, заливаемого во внутреннюю полость установленной муфты МСХ. Эффективное выравнивание напряжённости электрического поля на участке среза полупроводящего слоя жилы кабеля обеспечивается применением специальной ленты 2220 с высокой диэлектрической проницаемостью и специальной конструкцией корпуса муфты МСХ, комбинированное применение в которой ленты 2220 и выведение полупроводящего слоя на внешний контур корпуса муфты обеспечивает равномерное распределение силовых линий в зоне напряжённости электромагнитного поля. Комплект непаяной системы заземления, входящий в соответствующие комплекты муфт, включает в себя шину заземления и пружинные кольца. Заземление брони при необходимости выводится отдельной шиной заземления. На жилу устанавливается внешняя трекингостойкая термоусаживаемая трубка. В муфтах для наружной установки на жилу усаживаются термоусаживаемые изоляторы. В комплект муфты входит гальванически лужёный болтовой наконечник торговой марки GPH, выполненный из высокопрочного алюминиевого сплава, и с латунными болтами.
Муфты rek-10СH2-1-М и rek-10СH-1-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Корпус муфты МСХ с предустановленными трубками холодной усадки;
4. Двухкомпонентный компаунд 40G;
5. Трекингостойкие термоусаживаемые трубки;
6. Трекингостойкие термоусаживаемые изоляторы для муфт наружной установки;
7. Комплект для заземления на основе непаяной системы, в которую входят заземляющий провод и пружинные
кольца (только для кабелей с медным ленточным экраном и/или бронированных кабелей);
8. Защитные перчатки с полиуретановым покрытием.
Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП и другие.
Примечания:
§ Наименования комплектов муфт для кабелей с медным ленточным экраном имеют дополнительное обозначение в виде буквы «t». Пример
наименований при формировании заказа: «rek-10CH-3/1x35/120-t-M12» - для кабеля без брони, «rek-10CH-3/1x35/120-t-А-M12» - для кабеля
с бронёй;
§ В комплект муфты для одножильного кабеля входят материалы для одной фазы;
§ В случае, если размещается заказ на комплект концевой муфты только на одну фазу, цифра «3» в наименовании комплекта меняется на цифру
«1». Пример наименования при формировании заказа на одну фазу: «rek-10CH-1/1x35/120-M12»;
§ При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например "М16" вместо "М12")
указывайте нужный размер в наименовании муфты последними двумя цифрами.
