Техническая спецификация

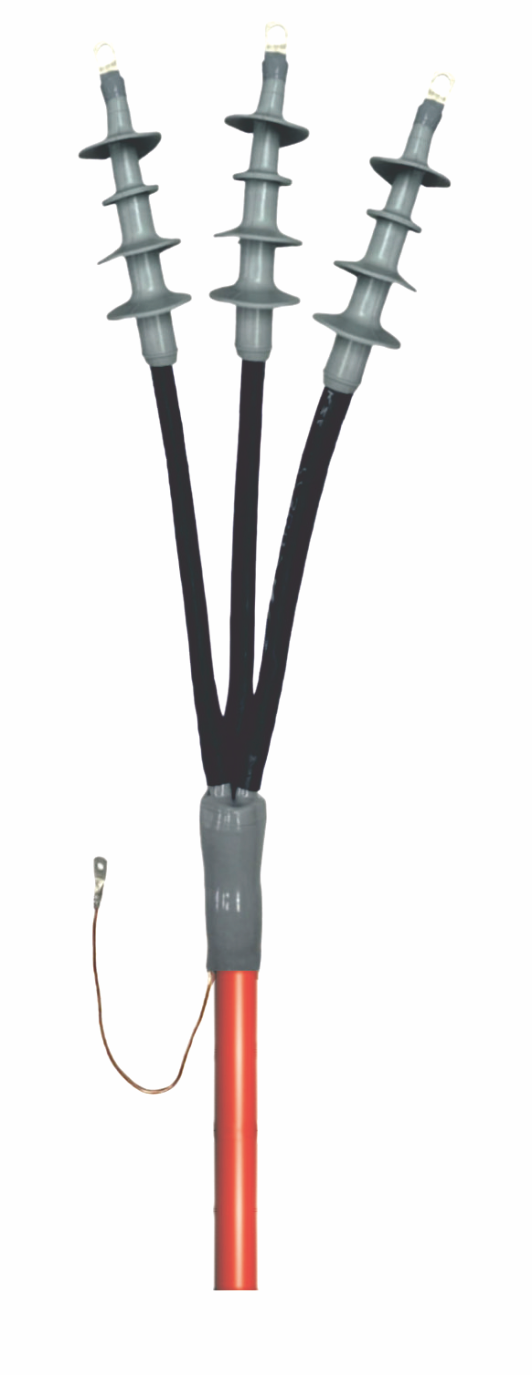

Муфта концевая rek-10EP2-3-М предназначена для трёхжильных экранированных кабелей с изоляцией из сшитого полиэтилена, с пластмассовой оболочкой, с бронёй и без брони, на напряжение 10 кВ. Муфта серии rek-10EP2-3-М представляет собой концевую муфту холодной усадки, в набор которой входят в том числе трубки холодной усадки из силиконовой резины нового поколения. Тело муфты в виде холодноусаживаемых частей с интегрированными в них элементами поставляются в растянутом состоянии на спиральном каркасе. В процессе монтажа каркас удаляется, в результате чего элементы усаживаются на разделанный под оконцевание кабель. Муфты подходят для любых типов наконечников, базовая версия комплектации включает в себя болтовые наконечники производства GPH (Nexans).
Муфта rek-10EP2-3-М соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Трубки холодной усадки, включая серию QTII;
2. Перчатка холодной усадки (ПХУ);
3. Специальные ленты;
4. Комплект для заземления на основе непаяной системы, в которую входят заземляющий провод и пружинные кольца (только для кабелей с медным ленточным экраном и/или бронированных кабелей);
5. Защитные перчатки с полиуретановым покрытием.
Технологические особенности:
- Простота монтажа путём удаления спиралевидного каркаса.
- Компактная конструкция.
- Широкий диапазон применения по сечениям.
- Изолятор из силиконового каучука HTV значительно повышает устойчивость к утечкам тока и погодным воздействиям.
- Технология холодной усадки не требует применения огня/нагрева и специального инструмента.
- Подача напряжения сразу после монтажа.
Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП и другие.
Примечания:
§ Наименования комплектов муфт для кабелей с медным ленточным экраном имеют дополнительное обозначение в виде буквы «t». Пример
наименований при формировании заказа: «rek-10EP2-1х50/150-t-M» - для кабеля с медным ленточным экраном без брони,
«rek-10EP2-1х50/150-t-А-M» - для кабеля с медным ленточным экраном, с бронёй из стальных лент
