Техническая спецификация

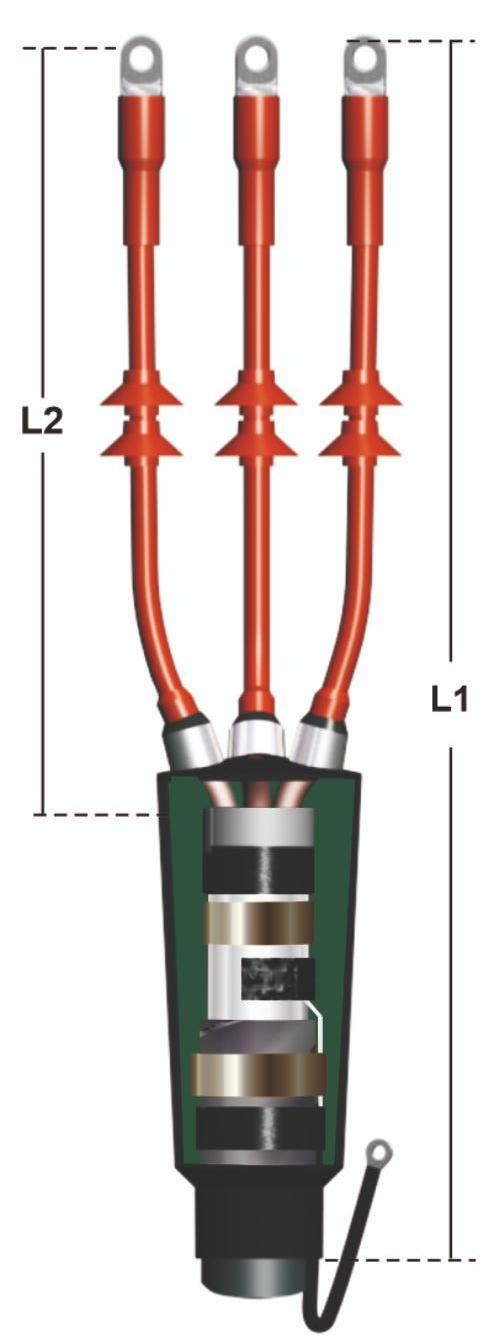

Муфты концевые rek-12ОТ2-TVX-3-M и rek-12ОТ-TVX-3-M применяются для трёхжильных кабелей с алюминиевой или свинцовой оболочкой, с изоляцией из термостойкой бумаги, пропитанной синтетическим составом, на напряжение 10 кВ. На жилы кабелей, поочерёдно, усаживаются маслостойкие и защитные трекингостойкие термоусаживаемые трубки и изоляторы в муфтах наружной установки. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается применением самоклеящейся высоковольтной (на основе этиленпропиленовой резины) ленты 23, выравнивание напряжённости электрического поля на данном участке производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Непаяная система заземления включает в себя шину заземления с блокиратором и пружинные кольца. Герметизация корешка кабеля осуществляется методом заливки полиуретанового компаунда 40G в полиэтиленовый корпус с предустановленной термоусаживаемой трубкой. Полимеризованный компаунд 40G обеспечивает высокую механическую прочность и абсолютную герметичность корешка кабеля. В комплект муфты входят гальванически лужёные болтовые наконечники торговой марки GPH, выполненные из высокопрочного алюминиевого сплава, и с латунными болтами.
Муфты rek-12ОТ2-TVX-3-M и rek-12ОТ-TVX-3-M соответствуют требованиям ГОСТ 13781.0-86,
ГОСТ 34839-2022.
В комплект муфты входят:
1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Маслостойкие и защитные трекингостойкие термоусаживаемые трубки;
4. Трекингостойкие термоусаживаемые изоляторы для муфт наружной установки;
5. Полиуретановый компаунд 40G;
6. Комплект для заземления оболочки с использованием непаяной системы, в которую входят заземляющий провод с блокиратором и пружинные кольца;
7. Полиэтиленовый корпус с предустановленной термоусаживаемой трубкой;
8. Защитные перчатки с полиуретановым покрытием.
Технологические особенности:
- высокая механическая прочность в корешке кабеля;
- не требуется обработка межжильного пространства в корешке кабеля;
- подача напряжения сразу после монтажа;
- не требуется специальных инструментов.
Тип кабеля: ТЭВОКС-ААлШп, ТЭВОКС-ААлБШв, ТЭВОКС-ААлКШп, ТЭВОКС-АШв,
ТЭВОКС-АБШп и другие.
Примечание:
§ При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например «М16» вместо «М12»)
указывайте нужный размер в наименовании муфты последними двумя цифрами.
