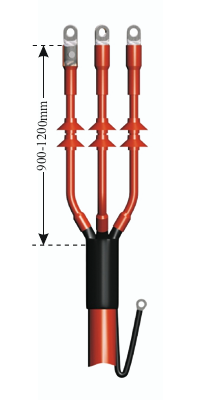

Муфты термоусаживаемые концевые серии rek-10HH2-(К-)3-М применяются для экранированных (включая и с экраном из гибких стренг термо-коррозионностойкого алюминиевого сплава (ТАСг)) трёхжильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины, с бронёй или без брони, на напряжение 10 кВ. На очищенные от полупроводящего слоя участки жил кабеля усаживаются внутренние изоляционные термоусаживаемые трубки черного цвета, а в конце монтажа муфты усаживаются внешние трекингостойкие термоусаживаемые трубки. Комплект непаяной системы заземления, входящий в соответствующие комплекты муфт, включает в себя шину заземления и пружинные кольца. Выравнивание напряжённости электрического поля на срезах полупроводящего слоя жил обеспечивается применением специальной ленты 2220 с высокой диэлектрической проницаемостью. Участки от среза полупроводящего слоя токопроводящих жил до корешка кабелы (с заходом на медный экран) оборачиваются медной сеткой. Герметизация корешка кабеля в версии rek 10HH2-3-М осуществляется с помощью термоусаживаемой перчатки, а в версии rek-10HH2-К-3-М холодноусаживаемой перчаткой с заполнением перчатки полиуретановым компаундом, применение которого обеспечивает повышенную прочность в корешке кабеля. В муфтах для наружной установки на жилы усаживаются термоусаживаемые изоляторы. Муфты rek-10HH2-(К-)3-М и rek-10HH-(К-)3-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты и мастики;
3. Изоляционные и защитные трекингостойкие термоусаживаемые трубки;
4. Трекингостойкие термоусаживаемые изоляторы для муфт наружной установки;
5. Комплект для заземления на основе непаяной системы, в которую входят заземляющий провод и пружинные
кольца (только для кабелей с медным ленточным экраном и/или бронированных кабелей);
6. Термоусаживаемая перчатка (в версии муфт rek-10HH2-3-M и rek-10HH-3-M);
7. Перчатка холодной усадки (в версии муфт rek-10HH2-К-3-M и rek-10HH-К-3-M);
8. Полиуретановый компануд (в версии муфт rek-10HH2-К-3-M и rek-10HH-К-3-M);
9. Защитные перчатки с полиуретановым покрытием..
Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу-ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг и другие
Примечания:
* При необходимости заказа концевых муфт с длиной разделки 1200мм добавляйте в наименовании муфты аббревиатуру «Н4" перед обозначением наконечника. Пример наименования при формировании заказа: «rek-10НН2-3х150/240-Н4-М12»;
* При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например "М16" вместо "М12") указывайте нужный размер в наименовании муфты последними двумя цифрами;
* При необходимости заказа концевой муфты (усиленной в корешке кабеля) версии с перчаткой холодной усадки добавляйте в наименование букву «К». Пример наименования концевой муфты с перчаткой холодной усадки: rek-10HH2-К-3х35/120-M12;
* Комплекты муфт для кабелей с бронёй из алюминиевых или стальных проволок поставляются по запросу.
