Муфты подземные МСХ и МСХз предназначены для прямого соединения небронированных сигнально-блокировочных кабелей с пластмассовой оболочкой, с полиэтиленовой изоляцией, без заполнения и с заполнением гидрофобным составом, включая кабели с водоблокирующим заполнением.
Муфты подземные МСХ-А и МСХз-А предназначены для прямого соединения сигнально-блокировочных кабелей с пластмассовой оболочкой с броней из стальных лент.
Муфты подземные всех версий МСХ и МСХз допускают вариант монтажа ОТВЕТВИТЕЛЬНОЙ муфты.
Муфты подземные МСХз предназначены для эксплуатации в тяжелых условиях (заболоченность, агрессивная среда и т.п.)
Техническое исполнение

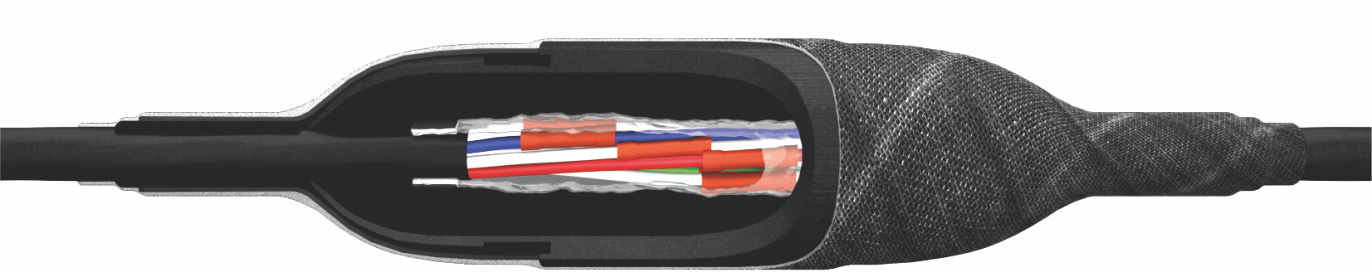

Соединение жил кабеля выполняется с помощью изолированных обжимных гильзовых соединителей. Восстановление поясной изоляции производится прозрачной виниловой лентой EZ. В муфтах версий МСХ-А и МСХз-А производится соединение брони кабелей при помощи изолированного провода и роликовых пружин постоянного давления. Герметизация обеспечивается применением холодноусаживаемой муфты МСХ и мастичной лентой 2900R серого цвета. Трубки холодной усадки натянуты на удаляемый пластиковый корд и предустановлены на торцы муфты в заводских условиях, что в сочетании с высокоадгезивной мастикой обеспечивает необходимую герметизацию всей муфты при её установке. В муфтах серии МСХз дополнительно производится заполнение внутренней полости установленного корпуса муфты электроизоляционным удаляемым компаундом. Армирование корпуса муфты во всех видах муфт МСХ
производится структурным материалом «Armour Tape».
Муфты МСХ и МСХз соответствуют требованиям «Правила прокладки кабелей устройств СЦБ ПР 32 ЦЩ 10.01-95».
комплектность: корпус МСХ, гильзы изолированные, ЭП – экранный провод, Д - соединители экрана, ППД пруж-е кольца**, лента ПВХ, экранная сетка медная; стрейч-лента; лента мастичная (серая), удаляемый компаунд*, воронка*, заглушка*, «Armour Tape», наждачная бумага, перчатки
Конструктивные особенности:
- Корпус муфты и используемые герметизирующие материалы устойчивы к воздействиям агрессивных сред, возможным всепогодным условиям и ультрафиолету, что делает муфту надёжной и долговечной;
- Электроизоляционный двухкомпонентный удаляемый компаунд (в муфтах серии МСХз);
- Муфта не подвержена разрушению блуждающими токами электротяги переменного тока;
- Для герметизации муфты не требуется применение огня;
- Минимальный набор материалов, используемый при монтаже муфты;
- Технологичный холодноусаживаемый корпус.
Тип кабеля: СБЗПу, СБЗБбШп, СБВБПу, СБМВБПу, СБВБэпПу и другие.
* Комплектующие только для заполняемых муфт МСХз.
** Комплектующие только для муфт на кабели с броней из стальных лент.
Данной серии муфт присвоены коды ЕНН (Единый Номенклатурный Номер промышленной продукции).
