Нашли дешевле?
Размер
rek-12ОТ2-TVX-3х35/120-M12
rek-12ОТ2-TVX-3х35/120-А-M12
rek-12ОТ2-TVX-3х150/240-M12
rek-12ОТ2-TVX-3х150/240-А-M12
rek-12ОТ2-TVX-3х185/400-M16
rek-12ОТ2-TVX-3х185/400-А-M16
rek-12ОТ-TVX-3х35/120-M12
rek-12ОТ-TVX-3х35/120-А-M12
rek-12ОТ-TVX-3х150/240-M12
rek-12ОТ-TVX-3х150/240-А-M12
rek-12ОТ-TVX-3х185/400-M16
rek-12ОТ-TVX-3х185/400-А-M16
-
Количество жил - 3;
Рабочее напряжение - до 10 кВ;
Тип изоляции - изоляция из термостойкой бумаги, пропитанной синтетическим составом;

Техническая спецификация

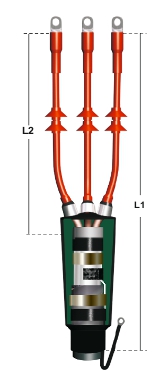

Муфты концевые rek-12ОТ2-TVX-3-M наружной установки и rek-12ОТ-TVX-3-M внутренней установки применяются для трёхжильных кабелей с алюминиевой или свинцовой оболочкой, с изоляцией из термостойкой бумаги, пропитанной синтетическим составом, или с бумажно-пластиковой изоляцией, пропитанной нестекающим составом, на напряжение 10 кВ. На жилы кабелей, поочерёдно, усаживаются маслостойкие и защитные трекингостойкие термоусаживаемые трубки и изоляторы в муфтах наружной установки. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается применением самоклеящейся высоковольтной ленты 23, выравнивание напряжённости электрического поля на данном участке производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Непаяная система заземления включает в себя шину заземления с блокиратором и пружинные кольца. Герметизация корешка кабеля осуществляется методом заливки полиуретанового компаунда 40G в полиэтиленовый корпус с предустановленной термоусаживаемой трубкой. Полимеризованный компаунд 40G обеспечивает высокую механическую прочность и абсолютную герметичность корешка кабеля.
Муфты серии rek-12ОТ-TVX-3-M соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.

В комплект муфты входят:

1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Маслостойкие и защитные трекингостойкие термоусаживаемые трубки;
4. Трекингостойкие термоусаживаемые изоляторы для муфт наружной установки;
5. Полиуретановый компаунд 40G;
6. Комплект для заземления оболочки с использованием непаяной системы, в которую входят заземляющий провод с блокиратором и пружинные кольца;
7. Полиэтиленовый корпус с предустановленной термоусаживаемой трубкой;
8. Защитные перчатки с полиуретановым покрытием.

Технологические особенности:

- высокая механическая прочность в корешке кабеля;
- не требуется обработка межжильного пространства в корешке кабеля;
- подача напряжения сразу после монтажа;
- не требуется специальных инструментов.

Тип кабеля: ТЭВОКС-ААлШп, ТЭВОКС-ААлБШв, ТЭВОКС-ААлКШп, ТЭВОКС-АШв, ТЭВОКС-АБШп, PARMA и другие.

Примечание:

* При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например «М16» вместо «М12») указывайте нужный размер в наименовании муфты последними двумя цифрами.

Характеристики элемента

Сечение жил (мм2)
35-120
Длина (L)
1040
Диаметр (D)
800
На кабели
без брони
Установка
наружная
Сечение жил (мм2)
35-120
Длина (L)
1040
Диаметр (D)
800
На кабели
с бронёй из стальных лент
Установка
наружная
Сечение жил (мм2)
150-240
Длина (L)
1050
Диаметр (D)
800
На кабели
без брони
Установка
наружная
Сечение жил (мм2)
150-240
Длина (L)
1050
Диаметр (D)
800
На кабели
для кабелей с бронёй из стальных лент
Установка
наружная
Сечение жил (мм2)
185-400
Длина (L)
1070
Диаметр (D)
800
На кабели
без брони
Установка
наружная
Сечение жил (мм2)
185-400
Длина (L)
1070
Диаметр (D)
800
На кабели
для кабелей с бронёй из стальных лент
Установка
наружная
Сечение жил (мм2)
35-120
Длина (L)
1040
Диаметр (D)
800
На кабели
без брони
Установка
внутренняя
Сечение жил (мм2)
35-120
Длина (L)
1040
Диаметр (D)
800
На кабели
с бронёй из стальных лент
Установка
внутренняя
Сечение жил (мм2)
150-240
Длина (L)
1050
Диаметр (D)
800
На кабели
без брони
Установка
внутренняя
Сечение жил (мм2)
150-240
Длина (L)
1050
Диаметр (D)
800
На кабели
для кабелей с бронёй из стальных лент
Установка
внутренняя
Сечение жил (мм2)
185-400
Длина (L)
1070
Диаметр (D)
800
На кабели
без брони
Установка
внутренняя
Сечение жил (мм2)
185-400
Длина (L)
1070
Диаметр (D)
800
На кабели
для кабелей с бронёй из стальных лент
Установка
внутренняя

Характеристики группы

Количество жил
3
Рабочее напряжение
до 10 кВ
Тип изоляции
изоляция из термостойкой бумаги, пропитанной синтетическим составом
