Техническая спецификация

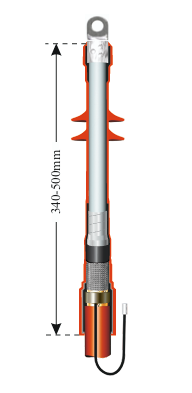

Муфты концевые термоусаживаемые серии rek-10HH2-1-М применяются для экранированных (включая и с экраном из гибких стренг термо-коррозионностойкого алюминиевого сплава (ТАСг)) одножильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины, с бронёй или без брони, на напряжение 10 кВ. На очищенный от полупроводящего слоя участок жилы кабеля усаживается внутренняя изоляционная термоусаживаемая трубка чёрного цвета, а в конце монтажа муфты усаживается внешняя трекингостойкая термоусаживаемая трубка. Выравнивание напряжённости электрического поля на срезе полупроводящего слоя жилы обеспечивается применением специальной ленты 2220 с высокой диэлектрической проницаемостью. Участок от среза полупроводящего слоя до корешка кабелы (с заходом на медный экран) обматывается медной сеткой. Комплект непаяной системы заземления, входящий в соответствующие комплекты муфт, включает в себя шину заземления и пружинные кольца. В муфтах для наружной установки на жилы усаживаются термоусаживаемые изоляторы. Муфты серии rek-10HH2-1-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Изоляционная и защитная трекингостойкая термоусаживаемая трубка;
4. Трекингостойкие термоусаживаемые изоляторы для муфт наружной установки;
5. Комплект для заземления на основе непаяной системы, в которую входят заземляющий провод и пружинные кольца (только для кабелей с медным ленточным экраном и/или бронированных кабелей);
6. Защитные перчатки с полиуретановым покрытием
Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу-ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг и другие.
Примечания:
* В комплект муфты для одножильного кабеля входят материалы для одной фазы;
* В случае, если размещается заказ на комплект концевой муфты только на одну фазу, цифра «3» в наименовании комплекта меняется на цифру «1». Пример наименования при формировании заказа на одну фазу: «rek-10HH-1/1x35/120-M12»;
* При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например "М16" вместо "М12") указывайте нужный размер в наименовании муфты последними двумя цифрами;
* Комплекты муфт для кабелей с броней из алюминиевых или стальных проволок поставляются по запросу
