Техническая спецификация

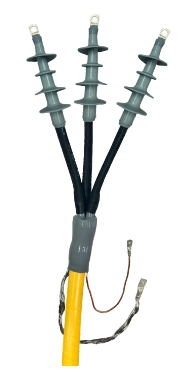

Муфты концевые серии rek-6EP2-3 предназначены для трёхжильных экранированных кабелей с ПВХ изоляцией, с пластмассовой оболочкой, с бронёй и без брони, на напряжение 6 кВ. Представляет собой концевую муфту холодной усадки, в набор которой входят в т. ч. трубки холодной усадки из силиконовой резины нового поколения. Напряжённость электрического поля на срезе экрана снимается специальной лентой 2220 с высокой диэлектрической проницаемостью. В концевых муфтах наружной установки серии rek-6EP2-3 тела муфт в виде холодноусаживаемых частей с интегрированными в них элементами снятия напряженности электрического поля поставляются в растянутом состоянии на спиральном каркасе. В процессе монтажа каркас удаляется, в результате чего элементы усаживаются на разделанный под оконцевание кабель.
Особенностью муфт серии rek-6EP2-3 является повышенная механическая прочность в корешке концевой разделки кабеля, обеспеченная композитным применением перчатки холодной усадки и двухкомпонентного компаунда 40G.
Муфты подходят для любых типов наконечников, базовая версия муфт серии rek-6EP2-3 поставляется без наконечников. В версиях муфт, которые комплектуются болтовыми наконечниками производства GPH, в наименовании добавляется буква «М». Пример наименования комплекта концевой муфты наружной установки с наконечниками производства GPH: rek-6EP2-3x35/120-А-M12 (для кабеля с броней из стальных лент).
Муфты серии rek-6EP2-3 соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Трубки холодной усадки;
2. Тело муфты холодной усадки QTII (в муфтах серии rek-6ЕР2-3);
3. Перчатка холодной усадки (ПХУ);
4. Двухкомпонентный компаунд 40G;
5. Специальные ленты;
6. Комплект для заземления на основе непаяной системы, в которую входят заземляющий провод и пружинные кольца (только для кабелей с медным ленточным экраном и/или бронированных кабелей);
7. Защитные перчатки с полиуретановым покрытием.
Технологические особенности:
- Простота монтажа путём удаления спиралевидного каркаса;
- Компактная конструкция;
- Широкий диапазон применения по сечениям;
- Изолятор из силиконового каучука HTV значительно повышает устойчивость к утечкам тока и погодным воздействиям;
- Технология холодной усадки не требует применения огня/нагрева и специального инструмента;
- Высокая механическая прочность в корешке концевой разделки кабеля;
- Подача напряжения сразу после монтажа.
Тип кабеля: КШВЭБбШв, КШПЭБбП, КШВЭПбШв, КШПЭПбП и другие.
