Техническая спецификация

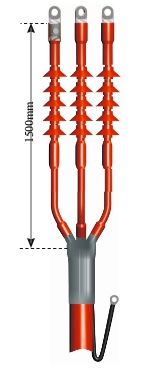

Муфты концевые, комбинированные с применением термоусаживаемых комплектующих, серий rek-42СH2-3-М и rek- 42СH2-ТАС-3-М применяются для экранированных (включая и с экраном из гибких стренг термо- коррозионностойкого алюминиевого сплава (ТАСг)) трёхжильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины, с бронёй и без брони, на напряжение до 35 кВ. На очищенный от полупроводящего слоя участок жилы кабеля, поверх ленты 2220, усаживается внутренняя изоляционная термоусаживаемая трубка черного цвета. Затем, с заходом на полупроводящий слой жилы кабеля, на участке среза полупроводящего слоя устанавливается жильная холодноусаживаемая муфта МСХ, которая заполняется полиуретановым компаундом 40G. Эффективное выравнивание напряжённости электрического поля на участке среза полупроводящего слоя жил кабеля обеспечивается применением специальной ленты 2220 с высокой диэлектрической проницаемостью и специальной конструкцией корпуса муфты МСХ, комбинированное применение в которой ленты 2220 и наружного полупроводящего слоя корпуса муфты, обеспечивает равномерное распределение силовых линий в зоне напряжённости электромагнитного поля. Комплект непаяной системы заземления, входящий в соответствующие комплекты муфт, включает в себя шину заземления и пружинные кольца. Герметизация корешка кабеля осуществляется с помощью холодноусаживаемой перчаткой с заполнением перчатки полиуретановым компаундом. На жилы устанавливаются внешние трекингостойкие термоусаживаемые трубки. В муфтах для наружной установки на жилы усаживаются термоусаживаемые изоляторы.
Муфты серий rek-42СH2-3-М и rek-42СH2-ТАС-3-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Корпус муфты МСХ с предустановленными трубками холодной усадки;
4. Двухкомпонентный компаунд 40G;
5. Внутренняя изоляционная и внешняя защитная трекингостойкие термоусаживаемые трубки;
6. Трекингостойкие термоусаживаемые изоляторы для муфт наружной установки;
7. Комплект для заземления на основе непаяной системы, в которую входят заземляющий провод и пружинные кольца (только для кабелей с медным ленточным экраном и/или бронированных кабелей);
8. Защитные перчатки с полиуретановым покрытием.
Технологические особенности:
Осуществляемая герметизация корешка кабеля с помощью холодноусаживаемой перчаткой с последующим заполнением перчатки полиуретановым компаундом обеспечивает гарантированную герметизацию и механическую прочность в корешке кабеля при дальнейшей эксплуатации. Указанная технология защиты корешка кабеля является актуальной для тяжелых по конструкции типов кабелей, к которым относится 3-жильный кабель с изоляцией из сшитого полиэтилена или из этиленпропиленовой резины, на напряжение 35 кВ.
Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу-ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг и другие.
Примечание:
* При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например "М16" вместо "М12") указывайте нужный размер в наименовании муфты последними двумя цифрами;
